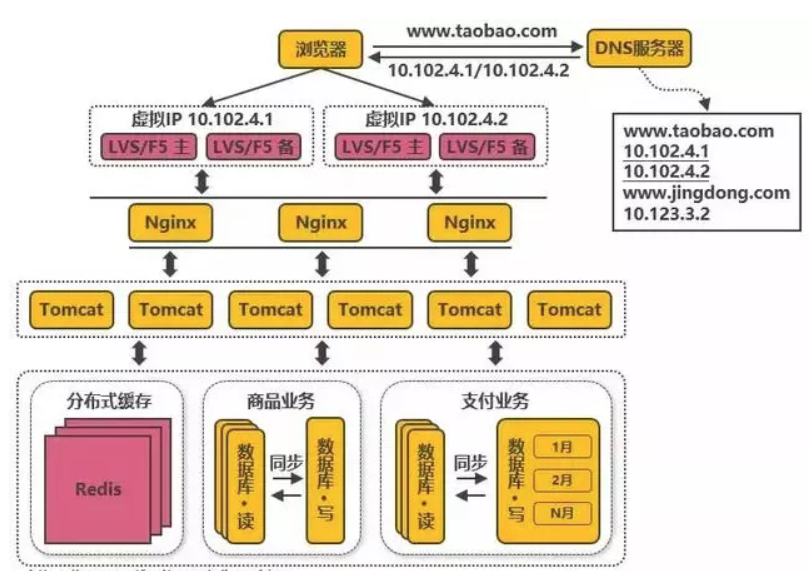

由于淘宝交易系统架构图属于淘宝的商业机密，我无法提供具体的架构图。不过，我可以大致描述一下淘宝交易系统的架构设计和主要组成部分。
1、客户端：这是用户直接接触的部分，包括网页版、APP版等，用户在这里浏览商品、下单、支付等。
2、服务器端：处理客户端的请求，包括商品展示、订单处理、支付处理、物流跟踪等功能。
3、数据库：存储和管理用户信息、商品信息、订单信息、交易记录等。
4、缓存系统：为了提高系统的响应速度和性能，会使用缓存系统来缓存一些热门或者常用的数据。
5、支付系统：处理用户的支付请求，包括支付宝等支付方式。
6、物流系统：处理商品的配送和物流信息。
7、监控系统：对整个系统进行监控，包括性能监控、安全监控等。
8、大数据系统：用于收集和分析用户行为数据，以优化商品推荐和用户体验。
具体的架构设计和模块划分会根据淘宝的业务需求和系统规模进行调整和优化，每个模块之间通过高效的网络通信和数据处理技术实现数据的交互和处理，为了保证系统的稳定性和安全性，还会引入负载均衡、容错处理、加密技术等高级技术。
只是一个大致的概述，具体的架构设计和实现可能会更加复杂和精细，如果你对电商系统的架构设计有兴趣，建议深入研究相关资料和文献，或者咨询相关的专业人士。
